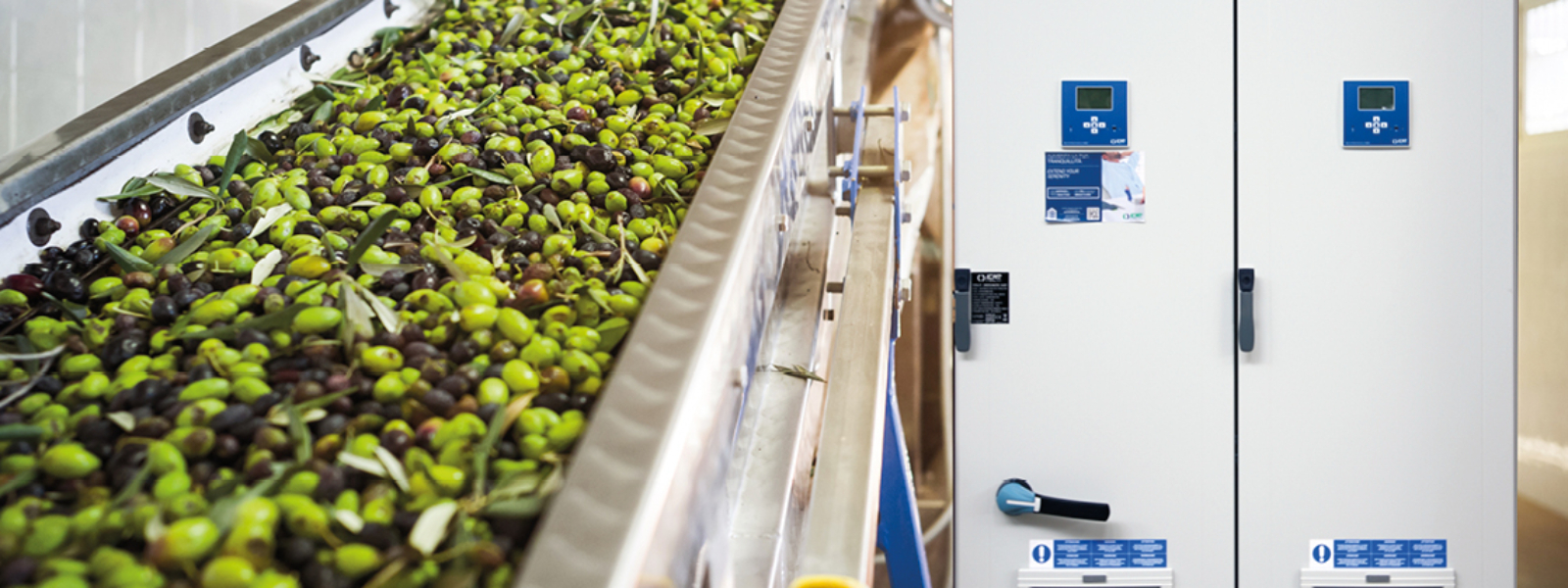

On vient de terminer la fabrication de 6 systèmes spéciaux de correction du facteur de puissance avec selfs de blocage MULTImatic FH20 pour une grande usine de broyage de céréales au Pakistan.
Chaque unité a une puissance nominale de 685kvar/415V. Les unités seront couplés dans une configuration maître-esclave, afin de créer trois systèmes de correction du facteur de puissance de 1370 kvar chaqun pour les transformateurs MT/BT de 2500 kVA alimentant l’usine.
L’installation comprend de nombreux moteurs inverseurs, ce qui signifie des harmoniques de courant élevées. Mais grâce aux robustes selfs de blocage installées à bord du MULTImatic FH20 (Fd = 180Hz), il n’y aura pas de problèmes de surcharge sur les condensateurs, ni de résonance dans le réseau BT.
Il est intéressant de souligner qu’en plus des fonctions «classiques» de contrôle et de gestion du facteur de puissance, le régulateur RPC8BGA installé dans le système MULTImatic remplit plusieurs fonctions avancées supplémentaires, telles que la mesure des paramètres électriques et de la qualité de l’énergie (calcul du THD en courant et en tension et la représentation graphique correspondante). Ces fonctions peuvent être surveillées à distance via le protocole MODbus (sur RS485 ou via TCP/IP) ou avec le protocole Profibus. Le régulateur peut également être connecté au système dans la configuration avec 3 transformateurs de courant: dans ce cas, il s’agit d’un multimètre « supplémentaire ». De plus, il peut surveiller les heures de fonctionnement et émettre des avertissements rappelant l’exécution de la maintenance: une caractéristique importante pour maintenir le système de correction du facteur de puissance toujours efficace et en parfait état de fonctionnement.
