SÉCURITÉ OPÉRATIONNELLE
Compte tenu de l’importance et des particularités des installations électriques utilisées dans le secteur médical, il devient crucial de disposer de tableaux de distribution très fiables, tant du point de vue opérationnel que du point de vue de la sécurité.
Pour répondre aux exigences particulières de ce secteur, où la protection par isolation électrique est essentielle, Ortea fournit des tableaux complets pour la détection et la signalisation du premier défaut à la terre.
DOMAINES D’APPLICATION
L’insertion de transformateurs d’isolement est nécessaire dans les installations des salles médicales et chirurgicales où les fonctions de surveillance et de soins des patients sont confiées à l’utilisation d’équipements électromédicaux spécifiques, où l’interruption automatique et soudaine du service pourrait causer de graves inconvénients.
Les tableaux Ortea représentent la solution pour toutes les salles à usage médical, classées par la norme CEI 64-8 Partie 7 Chapitre 710 comme salles du groupe 2, telles que les salles d’opération et d’anesthésie, les salles de préparation aux opérations et de réveil postopératoire, les salles de soins intensifs et d’examens angiographiques et hémodynamiques, etc., où la continuité du service est nécessaire et peut être mise en œuvre grâce à l’utilisation du tableau qui réalise le système IT-M.

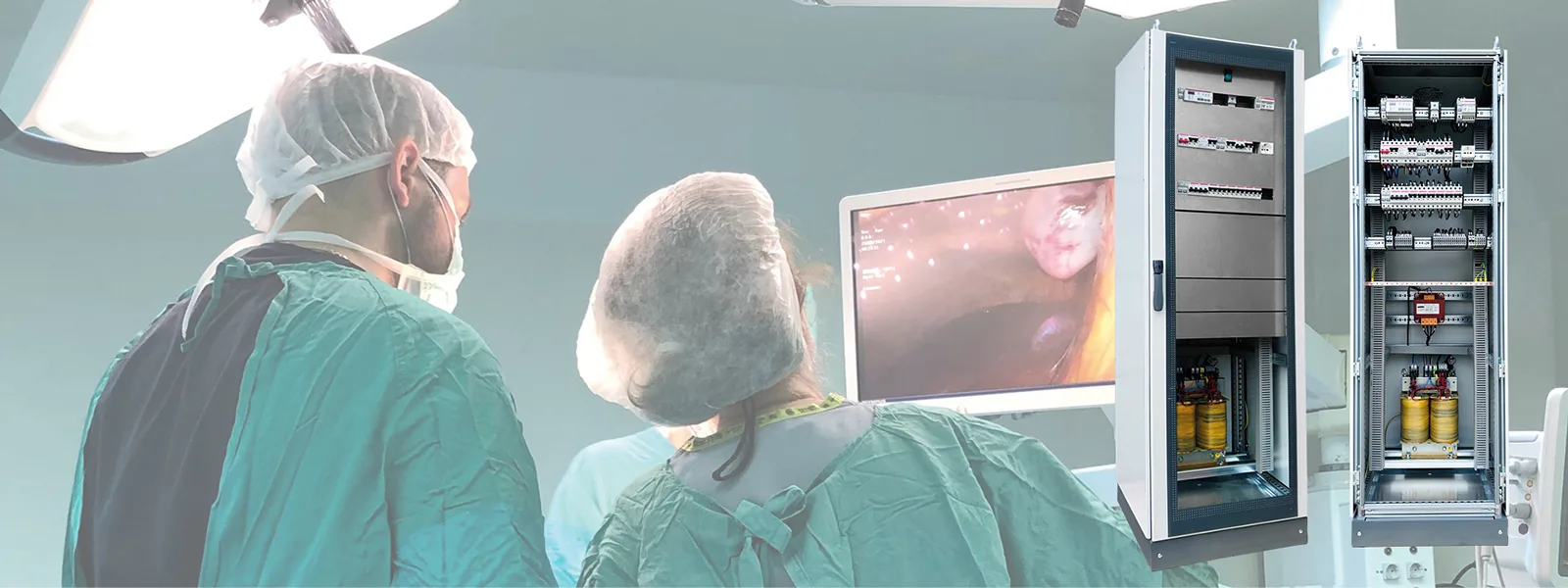

LE TABLEAU ISME : CARACTÉRISTIQUES TECHNIQUES
Les tableaux ISME (Isolated Supply For Medical Equipment) d’Ortea sont disponibles pour une puissance de 10kVA et sont équipés de transformateurs d’isolement avec des sondes internes pour la détection de la température et un système de contrôle de la température de l’isolation et du bobinage.
Le tableau est préparé pour l’installation de plusieurs panneaux de signalisation à distance avec des indicateurs de défaut lumineux et acoustiques, spécialement conçus pour signaler les alarmes causées par une faible isolation, des surcharges électriques et thermiques dans les systèmes de réseau IT-M.
LES AVANTAGES DU TABLEAU MÉDICAL COMPLET
- Travaux d’installation réduits
- Sécurité : présence d’un transformateur d’isolement (pas besoin d’homologation)
- Fiabilité : la qualité de la technologie Ortea
- Compacité : faible encombrement
- Complétude : contrôle de la ligne 24V, sondes PT100 intégrées
- Efficacité : surveillance à 360° du réseau électrique
En savoir plus sur le transformateur d’isolement à l’intérieur du tableau ISME : https://www.orteanext.com/fr/transformateurs-et-reacteurs-bt/transformateur-disolation-medicale-une-technologie-qui-sauve-des-vies/
