Carichi non protetti

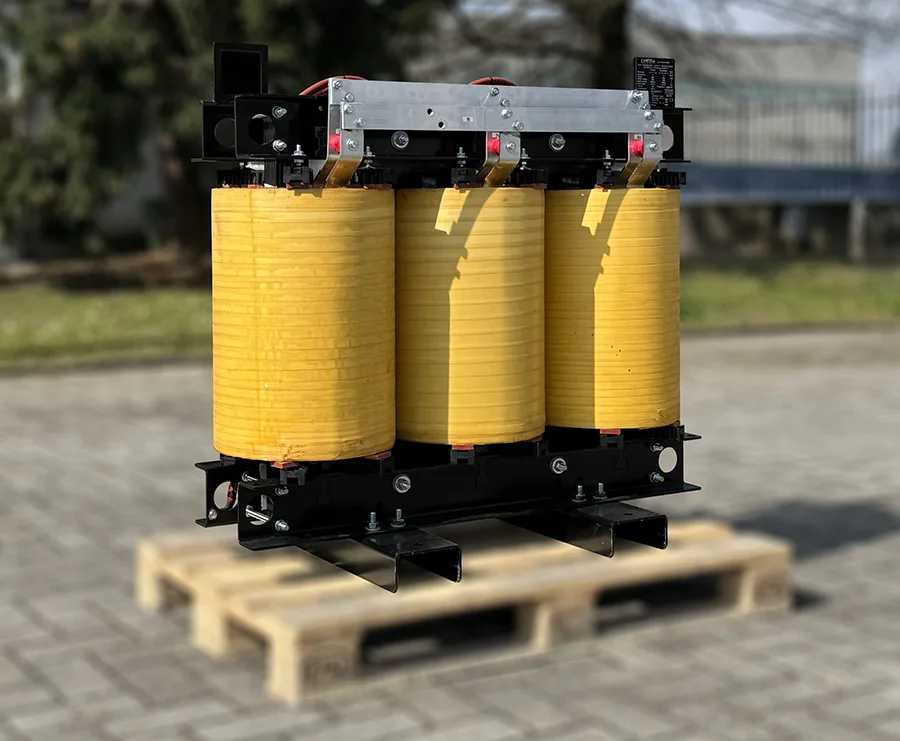

I trasformatori d’isolamento K sono progettati appositamente per tenere in considerazione i fenomeni distortivi dovuti al fatto che i carichi non lineari generano alti livelli di armoniche. Tipici carichi non lineari sono computer, azionamenti a velocità variabile, inverter, saldatrici. Le armoniche generate si traducono in maggiore valore efficace della corrente e quindi in aumento delle perdite Joule.

Il progetto del trasformatore di isolamento deve tener conto della presenza di dette armoniche, al fine di garantire il rispetto dei limiti di temperatura definiti dalla classe termica. Il grado di influenza della distorsione armonica è indicato dal fattore K: più alto è il valore di K, maggiore è il contenuto armonico che il trasformatore deve sopportare senza danneggiamenti.

Questi trasformatori sono utilizzati per garantire un’adeguata separazione e protezione tra il sistema fotovoltaico e la rete elettrica. Le loro principali funzionalità:

• Isolamento e sicurezza: creano una barriera elettrica tra il sistema fotovoltaico e la rete, riducendo il rischio di danni o problemi alla rete a causa di guasti o disturbi nel sistema fotovoltaico.
• Adattamento di tensione: possono adattare la tensione generata dai pannelli solari per renderla compatibile con la tensione della rete elettrica locale, consentendo l’iniezione sicura di energia nella rete.
• Protezione contro i guasti a terra: aiutano a prevenire il passaggio di correnti di guasto a terra dalla rete alla parte in corrente continua del sistema fotovoltaico, migliorando la sicurezza degli operatori e riducendo il rischio di incendi.
• Miglioramento dell’efficienza: possono migliorare l’efficienza del sistema fotovoltaico, garantendo che l’energia generata sia trasmessa alla rete con perdite minime, il che si traduce in un miglioramento dell’economia dell’impianto.
• Conformità normativa: spesso sono necessari per soddisfare i requisiti normativi e di sicurezza imposti dalle autorità locali e nazionali per l’integrazione sicura dei sistemi fotovoltaici nella rete.

Data l’importanza e la peculiarità degli impianti elettrici utilizzati in ambito medico, diventa cruciale la realizzazione di trasformatori altamente affidabili, sia dal punto di vista operativo che da quello della sicurezza (normativa IEC 61558-2-15).

Il trasformatore di isolamento per settore medicale è un alimentatore isolato utilizzato nei sistemi IT medici elettrici (isolati da terra) che permettono il monitoraggio dell’isolamento e riducono al minimo il rischio di guasto mantenendo la continuità operativa dell’alimentazione.

L’uso del trasformatore di isolamento in questi contesti medici aiuta a prevenire cortocircuiti, scariche elettriche, interferenze e altre problematiche che potrebbero mettere a rischio la sicurezza del paziente e l’integrità delle apparecchiature.

Di seguito alcuni esempi di apparecchiature mediche che traggono beneficio dall’utilizzo dei trasformatori di isolamento:

• Apparecchiature di imaging
• Apparecchiature chirurgiche
• Apparecchiature di monitoraggio
• Apparecchiature di terapia
• Apparecchiature diagnostiche.

Fino al recente passato, la tensione nei quadri di distribuzione era di 440V. Tuttavia, a causa dell’incremento continuo delle dimensioni delle navi e, di conseguenza, della maggiore potenza richiesta a bordo, si è verificata una crescente difficoltà nel gestire valori sempre più elevati di corrente nominale e di cortocircuito. Questo ha portato alla transizione verso un’alimentazione a 690V e, in alcuni rari e specifici casi, a 1000V.

Dai quadri in Bassa Tensione (BT) a bordo nave prende corpo una complessa rete di distribuzione, che alimenta le diverse tipologie di utenze di bassa tensione di bordo come il timone, gli argani o gli ausiliari essenziali dell’apparato motore, ed ancora l’impianto d’illuminazione, di intrattenimento, comfort e spettacolo, nonché la struttura alberghiera con cucine e lavanderie. Considerando che la tensione di funzionamento di tali apparecchiature a bordo è di 400V, si rende necessaria l’installazione di un apposito trasformatore BT/BT.

L’installazione di un trasformatore di isolamento elimina inoltre, quando la nave è allacciata alla rete (cold ironing), la continuità elettrica tra la rete e l’imbarcazione ed è quindi fondamentale per la sicurezza e per evitare il fenomeno della corrosione galvanica.

In applicazioni industriali particolari come gli impianti galvanici (cromatura, zincatura, ecc.) vengono utilizzati dei raddrizzatori al fine di convertire la tensione da alternata a continua con correnti molto elevate nell’ordine delle migliaia di Ampere.

Al fine di ottenere queste correnti viene inserito un trasformatore abbassatore dedicato, che può avere diverse configurazioni in base alla tipologia di raddrizzatore (ponte trifase, polifase, con o senza bobina interfasica, ecc.). Pertanto, il trasformatore è sviluppato e dimensionato specificatamente per il raddrizzatore a cui è destinato.

Le componenti più critiche del trasformatore per questo tipo di applicazione risultano quindi essere le barre di uscita del secondario.

Grazie però alla competenza e all’esperienza acquisita negli anni dai suoi progettisti, Ortea è in grado di progettare e sviluppare al meglio la configurazione di questi componenti.

Grazie ad una lunga esperienza e a una stretta collaborazione con la clientela, Ortea Next ha sviluppato una conoscenza specifica che permette di poter realizzare i reattori alla luce delle varie problematiche che potrebbero derivare dalla grande varietà di utilizzo nei quali vengono impiegate tali parti magnetiche.

Essendo infatti la produzione molto versatile, è possibile coprire e soddisfare una vasta gamma di impieghi.

In particolare si realizzano, sia per interno sia per esterno:

• Reattori trifase e monofase.
• Reattori con nucleo in ferro o in aria.
• Reattori di accordo.
• Reattori di spianamento.
• Reattanze di blocco.
• Reattori limitatori delle correnti di spunto.

Tutte le nostre reattanze sono prodotte attenendosi alla normativa tecnica di riferimento (IEC 60076).
